110KV 138KV HDG galvanizó el poste de Electric Power para la línea de transmisión de poder

                             110KV 138KV HDG poste de acero galvanizado de energía eléctrica para la línea de transmisión de energía



Descripción del producto

---

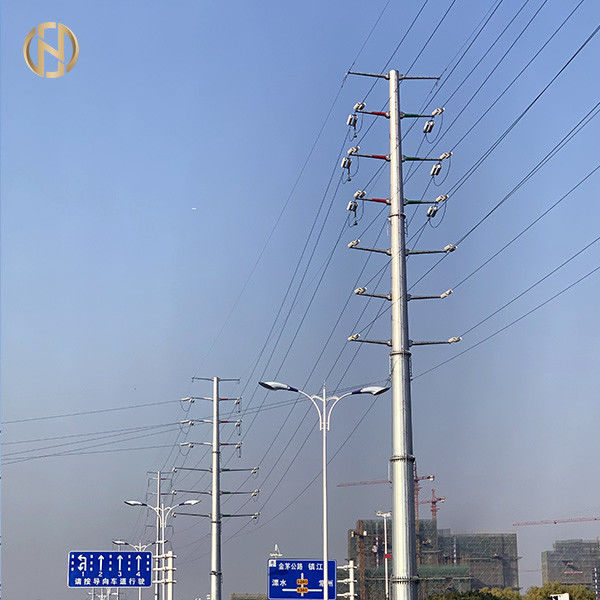

Los productos anteriores son 110kv 138kv Línea de transmisión Poste de energía de acero galvanizado octogonal

• Los productos están diseñados y fabricados de acuerdo con los estándares estructurales.
• Solo nuestra empresa puede cumplir con estos estándares de fabricación globales, lo que nos da una ventaja sobre nuestros competidores.
• Los productos están galvanizados en caliente según las normas ISO 1461/ASTM A123
• Material del eje del poste: ASTM GR65,GR50

Para diseñar de acuerdo con el software PLS, necesitaremos los siguientes parámetros de diseño:

---

1. La velocidad operativa del viento de la región donde se utilizará el poste.
2. La carga de la antena y la altura del poste.
3. La altura total del propio poste.

Especificaciones del producto

poste de acero galvanizado 110kv 138kv para el mercado filipino NEA, Meralco



Material

1.) PLACAS BASE

ASTM A633 Grado E

Estándar para placas de acero estructural de baja aleación y alta resistencia normalizadas

YS 415 mínimo

TS (550 - 690)

EL 18% mínimo

2.) TORNILLOS DE ANCLAJE

ASTM A615 Grado 75

Norma para barras de acero al carbono lisas y corrugadas para refuerzo de hormigón

YS 520 mínimo

TS 690 mínimo

EL 6% mínimo

3.) TUERCAS DE PERNOS DE ANCLAJE

ASTM A563 Grado C
Estándar para tuercas de acero al carbono y aleado
Carga de prueba = 993 N/mm2 mínimo
Dureza: Brinell (143 - 352) / Rockwell (B78 - C38)

4.) TUERCAS DE PUESTA A TIERRA

ASTM A276 Tipo 304

Estándar para sujetadores de acero inoxidable austenítico

YS 207 mínimo

TS 518 mínimo

EL 20% mínimo

5.) MATERIAL DE SOLDADURA

AWS D1.1 E70XX

YS 400 mínimo
TS 480 mínimo



La especificación hace referencia a los siguientes estándares

ASCE/SEI 48:	Diseño de estructuras de postes de transmisión de acero.
BS EN ISO 1461 :	Recubrimientos galvanizados en caliente sobre artículos fabricados de hierro y acero.Especificación y métodos de prueba.
ASTM A123:	Especificación estándar para recubrimiento de zinc (galvanizado en caliente) en productos de hierro y acero
ASTM A 153/A153M:	Especificación estándar para recubrimientos de zinc (galvanizado en caliente) sobre hierro y acero.

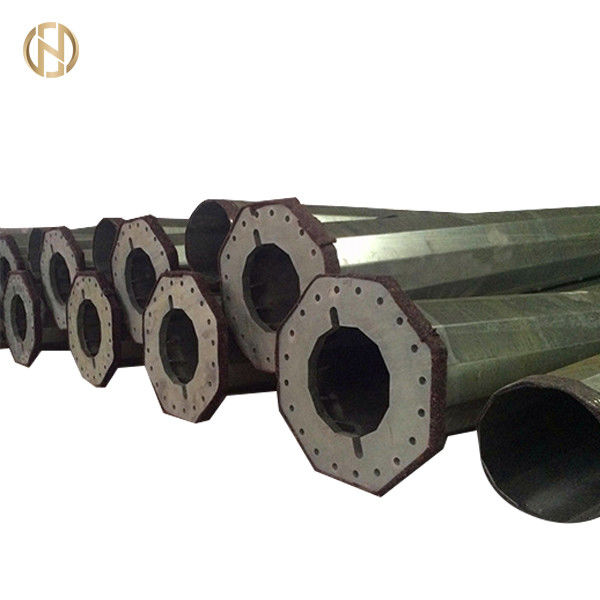

Embalaje y envío

---



Cubrimos las partes superior e inferior del poste con una estera o pacas de paja para protegerlo de daños a la superficie galvanizada que puedan ocurrir durante el transporte.El embalaje también se puede hacer de acuerdo con los requisitos de los clientes.



Pruebas

Pruebas de tipo (essais de Qualification)

• Las pruebas de funcionamiento de los postes correrán a cargo del proveedor.
• EDCL requiere que las siguientes pruebas de rendimiento se realicen en presencia de un representante de EDCL antes de la primera entrega.

Exámenes de los postes (seguimiento visual y dimensional)

• Características dimensionales: la altura, dimensiones en el extremo superior y la base, rectitud del poste.
• Inspección de aspecto terminado:
• soldadura bien terminada: ausencia de relleno de ampollas y cortes ("colmatage et bouture") de alambre de soldadura.
• Galvanización bien acabada: ausencia de sobreespesores, agujas, restos de colada, juntas y puntos negros.
• Marcas e indicaciones.
• Presencia de protección mecánica en la parte superior y en la base del poste.
• Presencia de terminales de puesta a tierra.



Control de calidad del revestimiento:

De acuerdo con las normas ISO 1461 o equivalente: Control de Espesor del recubrimiento de galvanización y Control de Calidad del zinc (baño de galvanización).



Pruebas en postes (Pruebas mecánicas)

Ensayo no destructivo de flexión (comprobación del límite elástico), Es la comprobación del aguante del poste sometido a una deformación F aplicada en la parte superior del poste empotrado;F = (tensión de tracción nominal x factor de seguridad) + ficticio



Presión del viento.

Método de prueba:

El método consiste en aumentar lenta y regularmente la carga aplicada al poste de 0 a F, y mientras tanto observar la variación de sag (flexión del poste) correspondiente a las siguientes cargas: 25% F, 50% F, 75% F, 80 % F, 90% F y 100% F.

Después de durar 1 mn bajo la carga F, el poste se descarga lenta y regularmente hasta quedar sin carga (carga cero).Se anotará el pandeo residual.La prueba es satisfactoria si el pandeo residual no excede el 2% del pandeo correspondiente a una carga de 100% F y no aparece desorden ni deformación en el poste.



Prueba de ruptura

Se aplican cargas al poste ya sometido al ensayo de deflexión en las mismas condiciones que las especificadas, no obstante la progresión de las cargas se realiza de forma continua y sin parar hasta que se produce la rotura del poste.

Se anotará el valor de la carga que provoca la rotura del poste.El esfuerzo de rotura debe ser igual o superior a F.



Control de calidad del acero.

Se debe proporcionar a EDCL un informe relacionado con la calidad del acero destinado a la fabricación de los postes solicitados, y de acuerdo con el control de calidad del acero de la norma EN 10025 o equivalente.



Prueba de aceptacion

Las pruebas de aceptación se realizarán en fábrica y correrán a cargo del proveedor.Las pruebas serán sancionadas mediante declaraciones firmadas por las partes presentes.EDCL se reserva el derecho de hacerse representar en estas pruebas.

El muestreo se realizará de acuerdo con lo estipulado en la norma internacional y sobre las siguientes bases:

• Nivel de control: S2
• Control simple normal: se supone que el paso a control reducido o reforzado se hará de acuerdo con lo establecido en la citada norma.
• Nivel de Calidad Aceptable (ALQ): 2.5.El paso del control normal al control reducido o reforzado se hará de acuerdo con la norma internacional.



Las pruebas de aceptación incluirán las siguientes pruebas:

A.seguimiento visual y dimensional de postes;inspección de aspecto visual terminada

• Soldadura bien acabada: ausencia de ampollas, relleno y cortes de hilo de soldadura.
• Galvanización bien acabada: ausencia de sobreespesores, agujas, restos de flujo, juntas y puntos negros.

B. Inspección de dimensiones

• Características Dimensionales: Altura, dimensiones en el extremo superior y en la base.
• Presencia de protección mecánica en la parte superior y en la base del poste.
• Control de Espesores de revestimientos de galvanización.De acuerdo con el estándar internacional.



Proceso de Producción

---

Verificación de materiales → Corte → Moldeado o doblado → Soldadura vertical → Verificación de dimensiones → Soldadura de bridas → Taladrado → Calibración → Proceso de desbarbado → Galvanizado, recubrimiento en polvo o pintura → Recalibración → Roscado → Empaquetado



Preguntas más frecuentes

---

Q1.¿Cómo puedo obtener el precio del poste necesario?

R: 1. Proporcione las dimensiones exactas, como la altura, el tipo y grosor del material del eje del poste, los diámetros superior e inferior.Entonces podemos darle una cotización exacta basada en sus especificaciones. 2. Puede enviarnos un dibujo de detalle y montaje;luego podemos proporcionarle una cotización precisa basada en el dibujo.

Q2.Soy un pequeño mayorista;¿Acepta un pedido pequeño?

R: No es un problema si eres un pequeño mayorista;aceptamos pedidos de varias cantidades.

Q3.Soy un diseñador;¿Pueden ayudarme a producir la muestra que diseñamos?

R: Nuestra misión es ayudar a nuestros clientes a tener éxito.Estamos más que felices de ayudarlo a resolver cualquier problema que pueda tener.

P4: Queremos ser su agente para nuestra área.¿Cómo solicito esto?

R: Envíe su propuesta y el perfil de su empresa.

P5.Hábleme de su empresa?

Somos fabricantes y exportadores de todo tipo de postes de acero, incluidos postes de energía, postes de alumbrado público, postes de telecomunicaciones y otros productos de acero desde el año 2000. Nuestros productos se han exportado a muchas regiones del mundo.

P6.¿Tienen algunas políticas especiales para las empresas de marca?

R: Sí, tenemos un apoyo especial para la empresa que tiene su propia marca pero que también está en nuestra lista de clientes VIP.Envíenos una copia de sus datos de ventas para que podamos analizar el mejor curso de acción para apoyarlo con sus productos en su mercado.

P7.¿Ofrecen servicio puerta a puerta?Porque no sé cómo lidiar con el despacho de aduana.

R: Brindamos servicio puerta a puerta para ayudarlo a reducir el tiempo y los costos de envío.Esto se debe a que tenemos descuentos adicionales con las empresas de envío, ya que hemos realizado muchos envíos en el pasado.Esto a su vez le ahorrará mucho tiempo y dinero.
