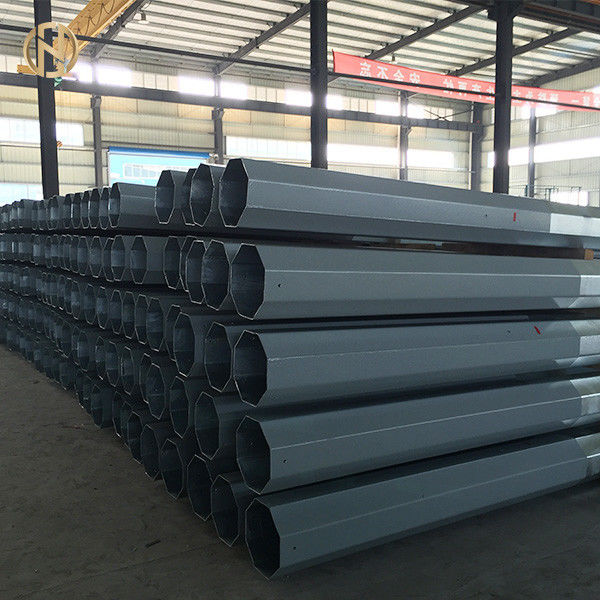

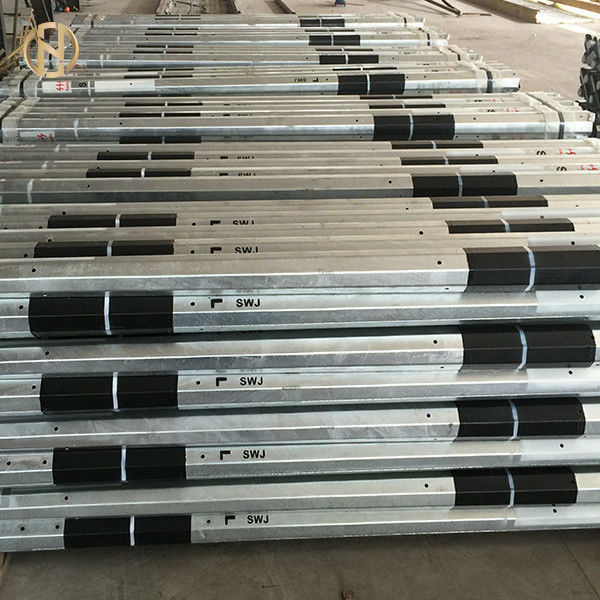

9 metros de poste de acero tubular para las redes eléctricas de arriba de la baja tensión

1. Condiciones de clima:

Lo que sigue es aplicable a menos que se mencione de otra manera:

a. Temperatura ambiente máxima 50 Co

b. Temperatura ambiente mínima -10 Co

c. Temperatura 45 Co del diseño

d. Gama diaria del máximo temperatura del aire 20 Co

e. Presión de viento máxima 420 n/m2

f. Grueso del hielo 10 milímetros.

g. La nieve cae 1-4 días – 30 cm.

h. Altitud los 0-1400m ASL del sitio

i. Precipitación anual media los 40cm durante noviembre-abril

j. Humedad relativa en la gama 30 al 60%.

k. Número medio de tempestades de truenos 15 días/año

l. Media aproximadamente 5-8 m/s diario del invierno del viento predominante, con la ráfaga hasta 30 m/s.

m. La tarde media 10-13 m/s del viento del verano, durante de la mañana luz generalmente y variable, la ráfaga acelera a 30 m/s.

2. Descripción general del contrato: Los polos de acero tubulares que son proveídos bajo este contrato serán utilizados por el comprador como ayudas para llevar la baja tensión, conductores eléctricos de arriba de la red.

3. Los estándares aplicables que serán seguidos como acuerdo de los requisitos mínimos al medio del EN 10255/2004 de las BS y astma53/a53m-2012 para 9met, 9 resolvieron polos

4. Libere de defectos: Postes serán bien acabados, limpios y liberarán de dañino

• Los defectos superficiales, extremos de los polos serán cuadrado cortado. Postes serán rectos
• Liso y cilíndrico.

5. embalaje y envío:

Los requisitos del embalaje y del envío serán satisfechos como sigue:

1. La baja tensión, longitud postes de acero tubulares de 4,5" de los 9m será entregada en los paquetes de 6 polos con el arreglo de 2 capas, con 3 polos por capa, y atada con correa en cuatro (4) ubicaciones de distancias iguales con el uso de la talla 30 milímetro x de las correas del acero 0,8 milímetros (de mínimo) y los separadores de madera necesarios por debajo las correas de acero.

2. La baja tensión, longitudpostesde acerotubularesde 5,5"de los9m será entregada en los paquetes de 6 polos con el arreglo de 2 capas, con 3 polos por capa, y atada con correa en cuatro (4) ubicaciones de distancias iguales con el uso de la talla 30 milímetro x de las correas del acero 0,8 milímetros (de mínimo) y los separadores de madera necesarios por debajo las correas de acero.

• a- Descripción de acero tubular de postes de la baja tensión (4,5, 5,5)

Los polos serán manufacturados del tubo de acero galvanizado, en el cual el tubo de acero galvanizado será manufacturado de las placas de acero estructurales soldables según el medio del EN 10255/2004 de las BS, que muestra que un análisis no más que 0,030% del azufre y de no más que 0 .035% inmersión caliente fosforada está requerido a EN ISO 1461/2009, 505 gm/m2 o micrón equivalentes densamente en una cara.

Las dimensiones de todos los tubos de acero galvanizados considerarán durante la fabricación mostrada en la tabla abajo:

Polo 4,5 del tamaño nominal de los materiales:

a) Grado mínimo de ST de acero de los polos del LV que tiene una resistencia a la tensión para las tinas no menos que 400

n/mm2.

b) El acero estructural para el casquillo superior será grueso mínimo galvanizado caliente 2 milímetros, soldado con autógena alrededor y color plata pintado.

c) Galvanizado completamente antes de la fabricación y del EPÓXIDO pintado de las capas del color plata dos después de la fabricación en toda la articulación y soldadura.

d) Galvanizado completamente después de la fabricación para los polos (como opción).

e) Cada polo será proporcionado la marca de color rojo circular que consiste en la banda de 20 milímetros de ancho situada en 2 m de la parte inferior del polo.

f) Todos los polos (capa de la galvanización) después de la producción estarán libres de cualquier defecto durante ESTAMPADO.

g) El polo será la resistencia a la tensión mínima 450 (Kgf) del oso.

Polo 5,5 del tamaño nominal de los materiales:

a) Grado mínimo de ST de acero de los polos del LV que tiene una resistencia a la tensión para las tinas no menos que 450 n/mm2.

b) El acero estructural para el casquillo superior será grueso mínimo galvanizado caliente 2 milímetros, soldado con autógena alrededor y color plata pintado.

c) Galvanizado completamente antes de la fabricación y del EPÓXIDO pintado de las capas del color plata dos después de la fabricación en toda la articulación y soldadura.

d) Galvanizado completamente después de la fabricación para los polos (como opción).

e) Cada polo será proporcionado la marca de color rojo circular que consiste en la banda de 20 milímetros de ancho situada en 2 m de la parte inferior del polo.

f) Todos los polos (capa de la galvanización) después de la producción estarán libres de cualquier defecto durante ESTAMPADO.

g) El polo será la resistencia a la tensión mínima 500 (Kgf) del oso.

Materiales:

a) Grado mínimo de ST de acero de los polos de la baja tensión que tiene una resistencia a la tensión para las tinas no menos que 500 N/mm2.

b) El acero estructural para el casquillo del top y de la parte inferior será grueso mínimo galvanizado caliente 2 milímetros, soldado con autógena alrededor y color plata pintado.

c) Galvanizado completamente antes de la fabricación y del EPÓXIDO pintado de las capas del color plata dos después de la fabricación en toda la articulación y soldadura.
