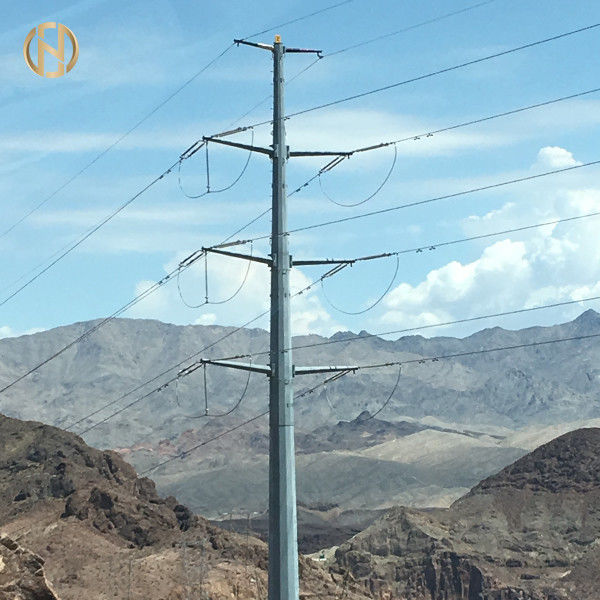

La inmersión caliente galvanizó el poder poste 166KV los 38m para la línea de transmisión de poder

polo de poder galvanizado los 38m, 166kv acero poste para la línea de transmisión de poder

Descripción de producto

Los productos arriba son polo de poder galvanizado los 38m, 166kv acero poste para la línea de transmisión de poder

Especificaciones de producto
polo de poder galvanizado los 38m, 166kv acero poste para la línea de transmisión de poder
Material

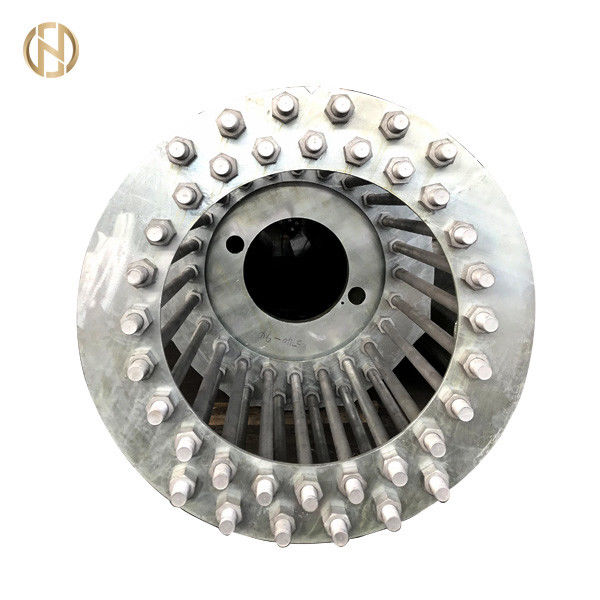

1.) PLACAS DE BASE
Grado E de ASTM A633
Estándar para las placas de acero estructurales poco aleadas de alta resistencia normalizadas
YS 415 mínimos
TS (550 - 690)
Mínimo del EL el 18%
2.) PERNOS DE ANCLA
Grado 75 de ASTM A615
Estándar para las barras deformadas y llanas del acero al carbono para el refuerzo concreto
YS 520 mínimos
TS 690 mínimos
Mínimo del EL el 6%
3.) TUERCAS DE ANCLA
Grado C de ASTM A563
Estándar para las nueces del acero del carbono y de aleación
Carga de la prueba = mínimo 993 N/mm2
Dureza: Brinell (143 - 352)/Rockwell (B78 - C38)
4.) NUECES QUE PONEN A TIERRA
Tipo 304 de ASTM A276
Estándar para las sujeciones de acero inoxidables austeníticas
YS 207 mínimos
TS 518 mínimos
Mínimo del EL el 20%
5.) MATERIAL DE SOLDADURA
AWS D1.1 E70XX
YS 400 mínimos
TS 480 mínimos

La referencia de la especificación los estándares siguientes


Empaquetado y envío


Cubrimos el superior y las partes inferiores del polo con una estera o una paja embalan para protegerla contra daño a la superficie galvanizada que puede ocurrir durante el transporte. El empaquetado se puede también hacer según los requisitos de los clientes.


Pruebas

Tipo pruebas (essais de qualification)

• Las pruebas de funcionamiento de polos serán llevadas por el proveedor.
• EDCL requiere que las pruebas de funcionamiento siguientes se deban conducir en presencia de un representante de EDCL antes de la primera entrega.

Control de calidad de capa:

De acuerdo con estándares o equivalente del ISO 1461: Control de grueso de la capa de la galvanización y control de calidad del cinc (baño de la galvanización).

Pruebas en los polos (pruebas mecánicas)

La prueba de flexión no destructiva (comprobación del límite elástico), es la comprobación de soporta del polo sujetado a una tensión F aplicada al top del polo integrado; F = (factor de seguridad extensible nominal de la tensión x) + ficticio

Presión del viento.

Método de prueba:

El método consiste en el aumentar lentamente y regularmente la carga aplicada al polo a partir de la 0 a F, y mientras tanto el observar de la variación de la holgura (doblez del polo) correspondiente a las cargas siguientes: El 25% F, el 50% F, el 75% F, el 80% F, el 90% F y F. 100%.

Después de durar 1 manganeso bajo carga F, el polo se descarga lentamente y regularmente hasta sin carga (la carga cero). La holgura residual será observada abajo. La prueba es satisfactoria si la holgura residual no excede el 2% de la holgura correspondiente a la carga 100% de F, y ni el desorden ni la deformación aparece en el polo.

Prueba de fractura

Las cargas se aplican al polo sujetado ya a la prueba de la desviación bajo mismas condiciones como ésos especificadas, sin embargo la progresión de las cargas se realiza continuamente y directo hasta que ocurra la rotura del polo.

El valor de la carga que lleva a la fractura del polo será observado abajo. El esfuerzo de ruptura debe ser igual o más alto que al F.

Control de calidad del acero

Un informe referente a la calidad del acero prevista para fabricar de los polos pedidos, y de acuerdo con el control de calidad de acero del estándar o del equivalente del EN 10025 se debe proporcionar a EDCL.

Pruebas de aceptación

Las pruebas de aceptación serán hechas en fábrica y llevadas por el proveedor. Las pruebas serán sancionadas por las declaraciones firmadas por las actuales piezas. EDCL se reserva la derecha de ser representado en estas pruebas.

El muestreo será hecho de acuerdo con las estipulaciones del estándar internacional y sobre la base siguiente:

• Nivel de control: S2
• Control sencillo normal: se supone que la mudanza al control reducido o reforzado será hecha de acuerdo con las estipulaciones del estándar antedicho.
• Nivel de la calidad aceptable (ALQ): 2,5. La mudanza desde control normal al control reducido o reforzado será hecha de acuerdo con el estándar internacional.

Las pruebas de aceptación incluirán las pruebas siguientes:

Supervisión visual y dimensional del A. de polos; inspección acabada del aspecto visual

• Soldadura bien acabada: ampolla ausencia, el relleno y cortes del alambre que suelda.
• Galvanización bien acabada: la ausencia de grueso adicional, agujas, restos fluye, el unirse a y los puntos negros.

B. Dimensions Inspection

• Características dimensionales: Altura, dimensiones en el extremo superior y la base.
• Presencia de protección mecánica en el top y en la base del polo.
• Control de grueso de la capa de la galvanización. De acuerdo con el estándar internacional.


Proceso de la producción

La verificación del → de los materiales que corta la verificación de soldadura vertical que moldea o de doblez del → del → del → del → de las dimensiones ensancha → de soldadura del proceso de Calibration→ del → de la perforación del agujero del → que quita las rebabas que galvaniza, capa del polvo o → de pintura de la recalibración del → que rosca el empaquetado del →
