grado de poste 30-60 de la línea eléctrica del circuito del doble 138KV con el perno de la placa de base y de ancla M48

grado de poste 30-60 de la línea eléctrica del circuito del doble 138KV con el perno de la placa de base y de ancla M48

Productos - Corriente eléctrica poste
  • Resaltar

    poste de la corriente eléctrica

    ,

    línea eléctrica polo

  • Tratamiento superficial
    la inmersión caliente galvanizó
  • Altura
    2m - los 50m
  • Grueso
    2.5m m - 20m m
  • Material
    Q235, Q345, Q420, Q460, GR 50, Gr60, SS400, etc.
  • forma
    Poligonal o cónico
  • Color
    Según el requisito de los clientes
  • soldadura
    AWS D 1,1
  • Lugar de origen
    CHINA
  • Nombre de la marca
    FUTAO
  • Certificación
    ISO 9001 : 2008
  • Número de modelo
    FTGG - 0 38 917
  • Cantidad de orden mínima
    2 pedazos
  • Precio
    $100 - $400
  • Detalles de empaquetado
    40HC u OT, abrigo por la estera o estera de la paja
  • Tiempo de entrega
    15 - 30 días laborables
  • Condiciones de pago
    L/C, T/T
  • Capacidad de la fuente
    1200 pedazos cada semana

grado de poste 30-60 de la línea eléctrica del circuito del doble 138KV con el perno de la placa de base y de ancla M48

  • grado de poste 30-60 de la línea eléctrica del circuito del doble 138KV con el perno de la placa de base y de ancla M48
  • grado de poste 30-60 de la línea eléctrica del circuito del doble 138KV con el perno de la placa de base y de ancla M48
Obtener precio Contactar ahora

Circuito poste 30-60degree del doble 138KV con la placa de base y el perno de ancla M48



Descripción de producto

Diseñado para 132.138, líneas de transmisión de arriba de 69kv 110KV. Los polos de encargo con dimensiones de encargo se pueden diseñar si procede. Nuestros adentro ingenieros de la casa están aquí ayudar. Entre en contacto con por favor el servicio de atención al cliente para cualquier investigación que usted pueda tener.





Detalles específicos

POSTES DE ACERO UNA VALORES GARANTIZADOS
TIPO DE POSTE   Recto Ángulo Callejón sin salida
Cantidad pce 24 14 6
Fabricante   UNIDAD ESTRUCTURAL CO., LTD DEL METAL DE YIXING FUTAO UNIDAD ESTRUCTURAL CO., LTD DEL METAL DE YIXING FUTAO UNIDAD ESTRUCTURAL CO., LTD DEL METAL DE YIXING FUTAO
Ubicación de fabricación   CIUDAD DE CHINA, JIANGSU, YIXING CIUDAD DE CHINA, JIANGSU, YIXING CIUDAD DE CHINA, JIANGSU, YIXING
Estándares - NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700
Calidad de acero   S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500
Estándar caliente de la galvanización   ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461
Ligues del DES del mécanique de Dimensionnement
Número de circuitos   1 1 1 1 1 1
Tipo de aisladores   SUSPENSIÓN SUSPENSIÓN ANCLA ANCLA ANCLA ANCLA
Ángulo º 0 0 45 45 90 90
Palmo estándar m 200 200 200 200 200 200
Palmo del viento m 220 220 220 220 220 220
Palmo del peso m 250 250 250 250 250 250
Holgura del conductor en 85°C m
Forma cruzada del brazo   Triángulo Triángulo drapeau drapeau drapeau drapeau
Altura del brazo cruzado más bajo m 15,6 15,6 15,6 15,6 15,6 15,6
Distancia vertical mínima entre los conductores y el polo m 1,1 1,1 2 2 2 2
Distancia vertical entre el conductor y el cable de toma de tierra más highgest m 2,2 2,2 2,2 2,2 2,2 2,2
Presión de viento en la temperatura media (25°C) daN/m2 58 58 58 58 58 58
Coeficiente aerodinámico de postes   2,8 2,8 2,8 2,8 2,8 2,8
Coeficiente aerodinámico del conductor   1 1 1 1 1 1
Coeficiente de la seguridad   2 2 2 2 2 2
Material   Hoja de metal doblada Hoja de metal doblada Hoja de metal doblada Hoja de metal doblada Hoja de metal doblada Hoja de metal doblada
Corte transversal   Octogonal Octogonal Octogonal Octogonal Octogonal Octogonal
Altura de la tierra m 20 20 22 22 22 22
Diámetro exterior superior milímetro 240 240 270 270 300 300
Diámetro exterior inferior milímetro 510 510 920 920 1200 1200
Número de secciones milímetro 2 2 3 3 3 3
Grueso (top/parte inferior) milímetro 4 / 6 4 / 6 6 / 8/10 6 / 8/10 6 / 10/10 6 / 10/10
Peso total kilogramo 1150 1268 3300 3560 4670 4980
Profundidad de la fundación m 2,6 2,6 2 2 2 2


Detalles adicionales

Código del diseño: ASCE/SEI estándar americano 48-11

Software del diseño: Software de PLEASE-POLES

Cobertura de la exportación: De Asia y del Pacífico, central y Suramérica, Europa, Medio Oriente, África

Prueba: Las pruebas de cargamento se pueden conducir en sitio si procede



Proceso de producción

La verificación del → de los materiales que corta la verificación de soldadura vertical que moldea o de doblez del → del → del → de dimensiones que ensancha el → → de soldadura agujerea el → de la calibración de Drilling→ que quita las rebabas de la galvanización de proceso del →, de la capa del polvo o pintando el → de la recalibración del → que rosca el empaquetado del →

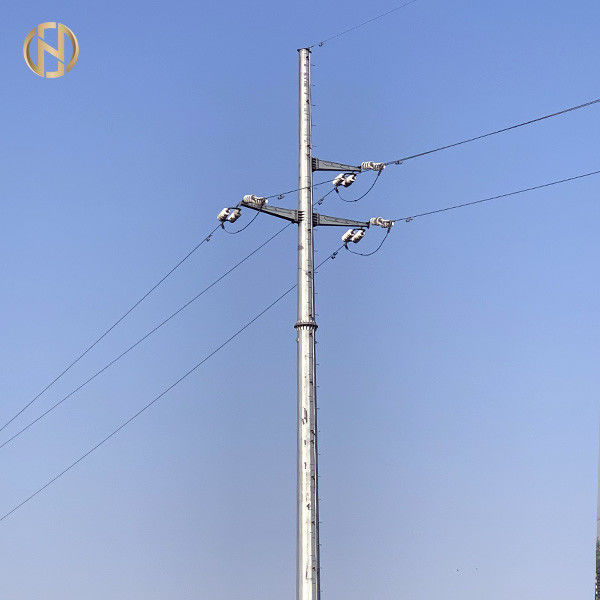

grado de poste 30-60 de la línea eléctrica del circuito del doble 138KV con el perno de la placa de base y de ancla M48 0

Detalles del producto

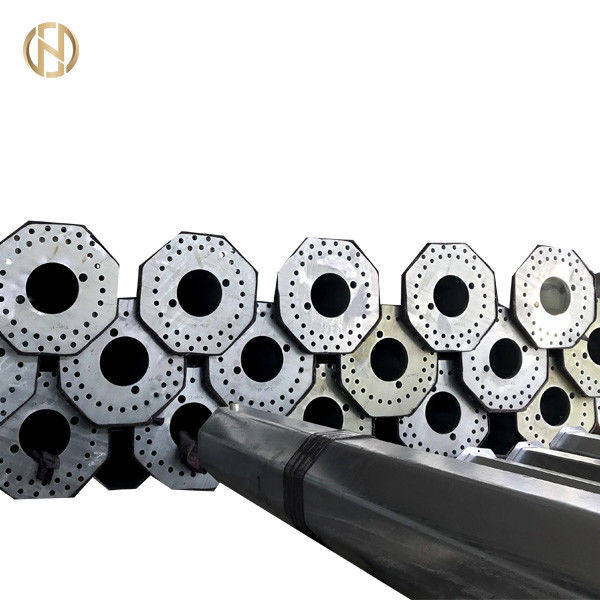

grado de poste 30-60 de la línea eléctrica del circuito del doble 138KV con el perno de la placa de base y de ancla M48 1

¡Recepción a nuestra fábrica!
