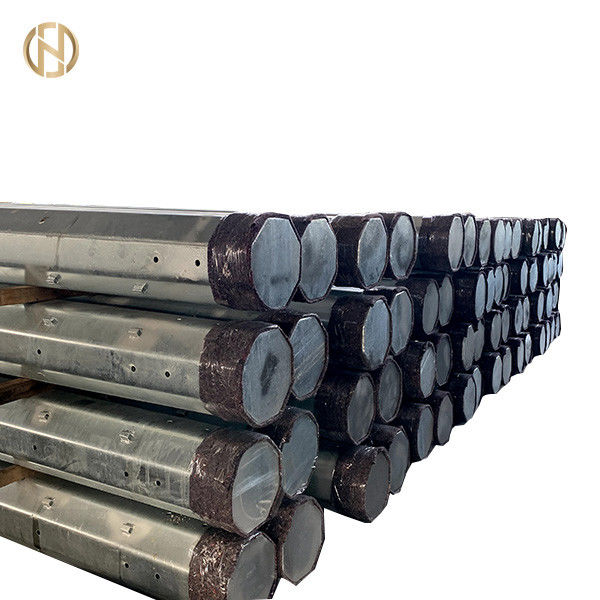

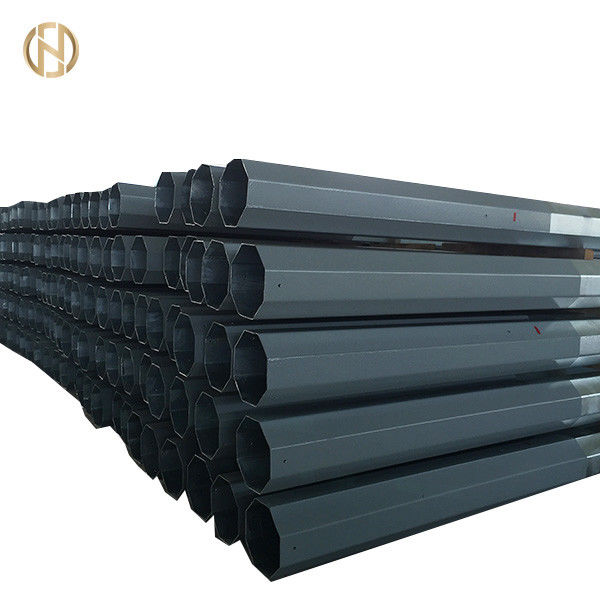

tipo directamente enterrado el 12m de acero terremoto de la clase 4 de 33KV el 11m Electric Power poste resistente

polo para uso general el 12m de acero de 33kv el 11m, clase 4, el tipo directamente enterrado

1,0 ALCANCE

Estas especificaciones cubren el diseño, ingeniería, fabricación, montaje, prueba en los trabajos del fabricante antes del envío de los polos de acero, montajes cruzados del brazo, sistemas del individuo, placas del peligro, sistemas de la conexión a tierra del punto del SOLDADO ENROLLADO EN EL EJÉRCITO para 33kV escogen la línea del polo, la suspensión y las colocaciones de la tensión convenientes para el conductor de AAC para el uso en 3 fases, 50 herzios, líneas aéreas sólidamente conectadas a tierra 33kV.

• El diseño y la ejecución estarán de acuerdo con las mejores prácticas de la ingeniería de asegurar funcionamiento satisfactorio en la vida de servicio.
• Cualquier material y equipo indicados no específicamente en esta especificación pero que sean necesaria para la operación satisfactoria del equipo serán juzgados para ser incluidos a menos que esté excluido específicamente y suministrados sin ningún coste adicional. Los componentes que tienen grado idéntico serán permutables. El licitador tiene que suministrar las instalaciones de prueba disponibles en los trabajos del fabricante.

2,0 ESTÁNDARES

Los polos de acero, los montajes cruzados del brazo, los montajes cruzados y las armas del guardia del polo, individuo del apoyo fijan, la conexión a tierra de los sistemas etc. se ajustará a los estándares relevantes del IEC y cualquier otro estándar internacional neutral aceptable del equivalente (según la enmienda prevista hasta fecha) mencionado abajo será aplicable a los materiales y a los procesos usados en la fabricación de estos equipo:

Siempre que haya una diferencia en los estándares los criterios más rigurosos se aplicarán.

3,0 MATERIALES, DETALLES DE LA CONSTRUCCIÓN Y EJECUCIÓN

• Los materiales usados en la fabricación de todo el equipo serán nueva y mejor calidad y clasificarán la más conveniente para el funcionamiento bajo condiciones especificadas.
• El acero usado para la fabricación de diverso equipo estará conforme a los requisitos generales referente a la fuente de materiales puestos hechos en estándares internacionales relevantes.
• El material analizado de acuerdo con el 13520:2015 del ISO o el otro estándar internacional relevante no mostrará el azufre y el contenido fosforado más de 0,060% de por cada uno.
• El equipo será bien acabado, limpio y liberará de defectos superficiales dañinos. Los extremos de los polos, de las secciones de acero etc. del ángulo serán cuadrado cortado y serán rectos.
• Los pernos, las nueces y las lavadoras del paquete y el filamento de alambre de individuo y el alambre de guardia de brazo de la cruz serán inmersión caliente galvanizada según el 1461:2009 del ISO (en) u otros estándares internacionales relevantes. La calidad del cinc será por lo menos grado del Zn 98 especificado en 752:2004 del ISO. El galvanizado será adherente, liso, razonablemente brillante, continuo y liberará de tales imperfecciones y flujo, ceniza y escoria, las inclusiones, escama y punto negro, las espinillas, grumosidad y los funcionamientos.
• Los polos de acero serán inmersión caliente galvanizada con mínimo grueso de 125 micrones del galvanizado y de los embases de acero con mínimo grueso de 125 micrones del galvanizado generalmente según ASTM A123 y probada según estándares internacionales relevantes.
• Los artículos soportarán inmersiones del mínimo 4 de una duración minuciosa. La uniformidad de la capa galvanizada será determinada por la prueba del preece según lo prescrito en ASTM A123.
• Las colocaciones de la suspensión y de la tensión serán hechas de la aleación de aluminio y todas las nueces - y - los pernos serán hechas del acero galvanizado de la inmersión caliente con el grueso mínimo del galvanizado de 85 micrones según estándares internacionales relevantes de la pieza XIII u otro del 10684:2004 del ISO (en).

4,0 LOS REQUISITOS TÉCNICOS ESPECÍFICOS DE DIVERSOS EQUIPOS

4,1 postes de acero

El comprador puede en su discreción suministrar el diseño y los datos de la fabricación de uno o más tipos de polos necesarios para la fabricación y la prueba de polos del proveedor o puede pedir alternativamente que el licitador resuelva los diseños óptimos de polos y en ese caso someta los cálculos del diseño detallado sobre ‘sobresalen formato’ para el control y el estudio del patrón.

El diseño de postes será resuelto y comprobado preferiblemente según el manual 72/SEI - 48 - 05 u otros estándares internacionales relevantes de ASCE. Pretaladrarán a postes y completo suministrada con el casquillo del top del polo y el embase.

4.1.1 requisito de la construcción específico

4.1.1.1 postes será diseñado para soportar la combinación posible peor de cargamento simultáneo de

• Cargas laterales que consisten en fuerzas del viento en los conductores correspondiente a palmos del viento, la fuerza del viento en aisladores, la fuerza del viento en polo y la tensión del conductor del máximo.
• Cargas verticales que consisten en el uno mismo-peso del polo, pesos de conductores, los aisladores, el cruz-brazo, el equipo adicional, el instalador de líneas y la fuerza de compresión debido a la reacción de las estancias dondequiera que aplicables.

Los polos de acero de 4.1.1.2 para alto voltaje (33 kilovoltios), alto voltaje/LV mezclados serán resueltos para los siguientes tipos y los usos:

• El contratista presentará el diseño detallado y el dibujo del polo para cada uno sobre la línea de transmisión dicha 33kV para la aprobación del dibujo del cliente y de la muestra que muestra la dimensión y la configuración es incluido.
• Postes satisfarán los requisitos dimensionales de la carga superior de la longitud y del polo según los parámetros de diseño enumerados en esta especificación. Las dimensiones a través de los planos para el top y la parte inferior para todos los polos se enumeran en esta especificación/dibujos mientras que un diseño preferido para utilizar una dimensión para cada tipo de longitud del polo en cuanto se cumplen los criterios del diseño y de la cantidad de trabajo.

Cantidad de trabajo de 4.1.1.5

La cantidad de trabajo de un polo especificó adjunto y definió pues la carga que cuando está aplicada en 250 milímetros debajo del top inducirá la tensión permitida máxima en el polo, será marcado en cada polo.

• Los polos estándar serán convenientes para los usos especificados basados en los parámetros de diseño dados en el cuadro 2, 3 y 4.
• A a través del agujero del diámetro de 14 milímetros será proporcionada en cada polo en una altura de 300 milímetros sobre la profundidad de establecimiento para conectar a tierra. La ubicación del agujero en una altura de 300 milímetros será conseguida aprobada del patrón antes de fabricar de los polos.

Embases de 4.1.1.8

Todos los polos serán colocados durante la erección en M-20, el cojín de la PCC del grueso mínimo 75 milímetros y dimensiones totales cerca de 150 milímetros más que la dimensión inferior del exterior del polo.

Alternativamente; los polos serán suministrados el embase de acero cuadrado separado fabricado del acero según estándares relevantes. El grueso mínimo de embases no será menos de 6 milímetros. Los cálculos del diseño del grueso de los embases de acero serán sometidos para el control y el estudio por el patrón.

4.1.1.9 Guying

Postes para las pequeñas ubicaciones del ángulo (0 - 30°) serán autosuficientes. Sin embargo; los polos para un ángulo más grande y las ubicaciones terminales en áreas deshabitadas se pueden proporcionar los individuos del ancla pusieron la dirección del bisectriz del ángulo en las ubicaciones del ángulo o de la longitud sabia en las ubicaciones terminales. En los individuos habitados de las áreas no se permiten; pero los puntales o dos polos asegurados mecánicamente juntos pueden ser desplegados.

Parámetros de diseño de 4.1.1.11 y factor de seguridad

Tolerancias

i. longitud

La tolerancia en la longitud será como sigue:

El polo acabado no estará fuera de rectitud por más de 1/600 de su longitud.

La tolerancia del balanceo y del corte para los productos de acero laminados en caliente estará de acuerdo con estándares internacionales relevantes.
