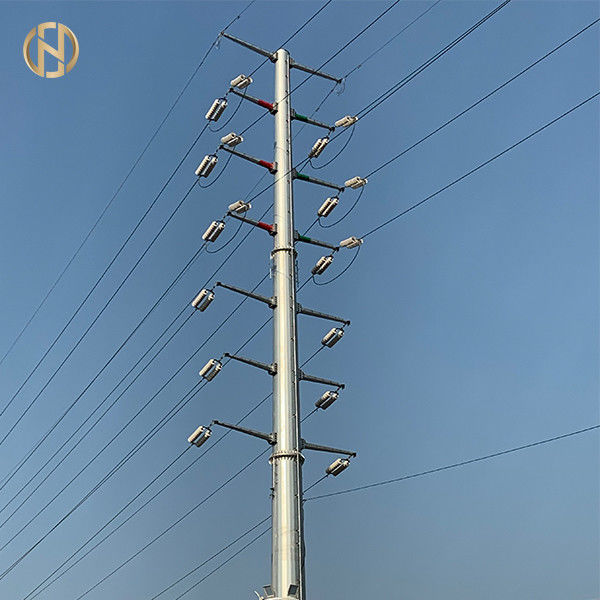

Poder de acero para uso general de acero postes de 33KV el 18m poste con el aislador y el conductor

                            polo para uso general de acero de acero de los polos de poder de 33kv el 18m con el aislador y el conductor

Estas especificaciones cubren el diseño, ingeniería, fabricación, asamblea, probando en los trabajos del fabricante antes del envío de los polos de acero, de los montajes cruzados del brazo, de los sistemas del individuo, de las placas del peligro, los sistemas de la conexión a tierra del punto del SOLDADO ENROLLADO EN EL EJÉRCITO para la sola línea del polo 33kV, suspensión y las colocaciones de la tensión convenientes para el conductor de AAC para el uso en 3 fases, 50 herzios, líneas aéreas sólidamente conectadas a tierra 33kV.

• El diseño y la ejecución estarán de acuerdo con las mejores prácticas que dirigen de asegurar funcionamiento satisfactorio en la vida de servicio.
• Cualquier material y equipo indicados no específicamente en esta especificación pero que sean necesaria para la operación satisfactoria del equipo serán juzgados para ser incluidos a menos que esté excluido específicamente y suministrados sin ningún coste adicional. Los componentes que tienen grado idéntico serán permutables. El licitador tiene que suministrar las instalaciones de prueba disponibles en los trabajos del fabricante.

Siempre que haya una diferencia en los estándares los criterios más rigurosos se aplicarán.

3,0 MATERIALES, DETALLES DE LA CONSTRUCCIÓN Y EJECUCIÓN

• Los materiales usados en la fabricación de todo el equipo serán nueva y mejor calidad y clase más convenientes para el funcionamiento bajo condiciones especificadas.
• El acero utilizó para la fabricación de diverso equipo estará conforme a los requisitos generales referente a la fuente de materiales puestos hechos en estándares internacionales relevantes.
• El material analizaba de acuerdo con 13520:2015 del ISO o el otro estándar internacional relevante no mostrará el azufre y el contenido fosforado más de 0,060% de por cada uno.
• El equipo estará bien acabado, limpio y libre de defectos superficiales dañinos. Los extremos de los polos, de las secciones de acero etc. del ángulo serán cuadrados cortado y serán rectos.
• Los pernos, las nueces y las lavadoras del paquete y el filamento de alambre de individuo y el alambre de guardia cruzado de brazo serán inmersión caliente galvanizada según el 1461:2009 del ISO (en) u otros estándares internacionales relevantes. La calidad del cinc será por lo menos grado del Zn 98 especificó en 752:2004 del ISO. El galvanizado será adherente, liso, razonablemente brillante, continuo y libre de tales imperfecciones y flujo, ceniza y escoria, las inclusiones, escama y punto negro, las espinillas, grumosidad y los funcionamientos.
• Los polos de acero serán inmersión caliente galvanizaron con mínimo el grueso de 125 micrones del galvanizado y de los embases de acero con el grueso mínimo de 125 micrones del galvanizado generalmente según ASTM A123 y probado según estándares internacionales relevantes.
• Los artículos soportarán 4 inmersiones mínimas de una duración minuciosa. La uniformidad de la capa galvanizada será determinada por la prueba del preece según lo prescrito en ASTM A123.
• Las colocaciones de la suspensión y de la tensión serán hechas de la aleación de aluminio y todas las nueces - y - los pernos serán hechas de la inmersión caliente galvanizaron de acero con el grueso mínimo del galvanizado de 85 micrones según estándares internacionales relevantes de la pieza XIII u otro del 10684:2004 del ISO (en).

4,0 LOS REQUISITOS TÉCNICOS ESPECÍFICOS DE DIVERSOS EQUIPOS

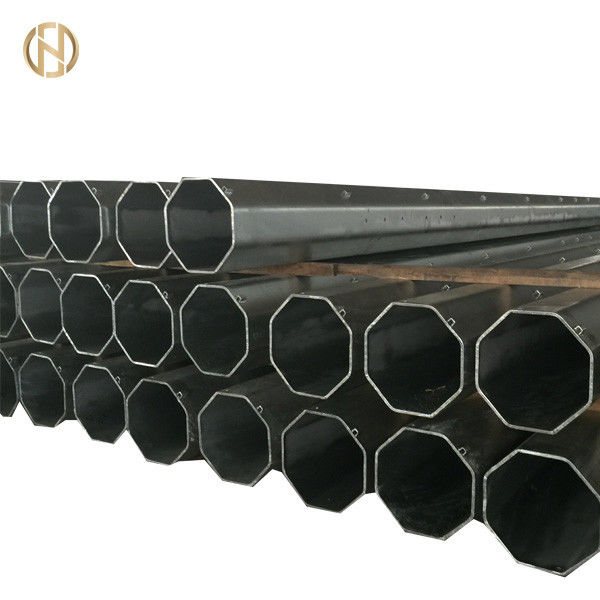

4,1 postes de acero

El comprador puede en su discreción suministrar el diseño y los datos de la fabricación de uno o más tipos de polos necesarios para la fabricación y probar de polos del proveedor o puede pedir alternativamente que el licitador resuelva los diseños óptimos de polos y en ese caso someter cálculos del diseño detallado sobre ‘sobresalga el formato’ para el control y el estudio del patrón.

El diseño de postes será resuelto y comprobado preferiblemente según el manual 72/SEI - 48 - 05 u otros estándares internacionales relevantes de ASCE. Pretaladrarán a postes y completo suministrada con el casquillo del top del polo y el embase.

4.1.1 requisito de la construcción específico

4.1.1.1 postes será diseñado para soportar la combinación posible peor de cargamento simultáneo de

• Cargas laterales que consisten en fuerzas del viento en los conductores correspondiente a palmos del viento, la fuerza del viento en aisladores, la fuerza del viento en polo y la tensión máxima del conductor.
• Cargas verticales que consisten en el uno mismo-peso del polo, pesos de conductores, los aisladores, el cruz-brazo, el equipo adicional, el instalador de líneas y la fuerza de compresión debido a la reacción de las estancias dondequiera que aplicables.

Los polos de acero de 4.1.1.2 para alto voltaje (33 kilovoltios), alto voltaje/LV se mezclaron serán resueltos para los siguientes tipos y los usos

• El contratista presentará el diseño detallado y el dibujo del polo para cada uno arriba dijo que línea de transmisión 33kV para la aprobación de la dimensión de la demostración del dibujo del cliente y de la muestra y configuración están incluidos.
• Postes satisfarán los requisitos dimensionales de la carga superior de la longitud y del polo según los parámetros de diseño enumerados en esta especificación. Las dimensiones a través de los planos para superior e inferior para todos los polos se enumeran en esta especificación/dibujos como diseño preferido para utilizar una dimensión para cada tipo de longitud del polo en cuanto se cumplen los criterios del diseño y de la cantidad de trabajo.

Cantidad de trabajo de 4.1.1.5

La cantidad de trabajo de un polo especificada adjunto y definida como la carga que cuándo se aplicó en 250 milímetros debajo del top inducirá la tensión permitida máxima en el polo, será marcada en cada polo.

• Los polos estándar serán convenientes para los usos especificados basados en los parámetros de diseño dados en el cuadro 2, 3 y 4.
• Un agujero directo del diámetro de 14 milímetros será proporcionado en cada polo en una altura de 300 milímetros sobre la profundidad de establecimiento para conectar a tierra. La ubicación del agujero en una altura de 300 milímetros será consiguió aprobada del patrón antes de fabricar de los polos.

Parámetros de diseño de 4.1.1.11 y factor de seguridad

Tolerancias

i. longitud

La tolerancia en la longitud será como sigue:

El polo acabado no estará fuera de rectitud por más de 1/600 de su longitud.

El balanceo y la tolerancia el cortar para los productos de acero laminados en caliente estarán de acuerdo con estándares internacionales relevantes.
