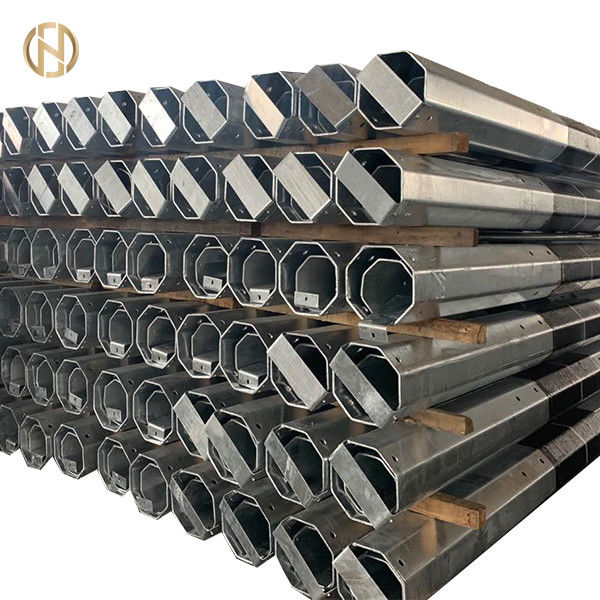

tensión tubular de postes de poder del acero de poste del acero del grueso de 3-4.5m m baja con estancia

1. Condiciones de clima:

Lo que sigue es aplicable a menos que se mencione de otra manera:

a. Temperatura ambiente máxima 50 Co

b. Temperatura ambiente mínima -10 Co

c. Temperatura 45 Co del diseño

d. Gama diaria del máximo temperatura del aire 20 Co

e. Presión de viento máxima 420 n/m2

f. Grueso del hielo 10 milímetros.

g. La nieve cae 1-4 días – 30 cm.

h. Altitud los 0-1400m ASL del sitio

i. Precipitación anual media los 40cm durante noviembre-abril

j. Humedad relativa en la gama 30 al 60%.

k. Número medio de tempestades de truenos 15 días/año

l. Media del invierno del viento predominante diariamente aproximadamente 5-8 m/s, con la ráfaga hasta 30 m/s.

m. Tarde 10-13 m/s de la media del viento del verano, durante la mañana generalmente ligera y variable, ráfaga acelerar a 30 m/s.


2. Descripción general del contrato: Los polos de acero tubulares que son proveídos bajo este contrato serán utilizados por el comprador como ayudas para llevar la baja tensión, conductores eléctricos de arriba de la red.
3. Estándares aplicables que serán seguidos como acuerdo de los requisitos mínimos al medio del EN 10255/2004 de las BS y astma53/a53m-2012 para 9met, 9 polos encontrados
4. Libere de defectos: Postes estarán bien acabados, limpios y libres de dañino

• Los defectos superficiales, extremos de los polos serán cuadrados cortado. Postes serán rectos
• Liso y cilíndrico.


5,1 prueba de la desviación
Cada polo será apoyado rígido para una distancia del igual del extremo de extremo a la profundidad que debe ser plantado en la tierra. Entonces será cargado como el voladizo y la carga apropiada de la desviación de la tabla aplicada perpendicularmente del eje del polo 30 cm desde arriba de los polos hasta 9 m (de total) y 60 cm del top para los polos sobre 9 m (de total). Para la conveniencia en la prueba, el polo puede ser fijado horizontalmente y la carga se aplicó verticalmente. La desviación temporal debido a la carga aplicada actualmente el uso de la carga no excederá 157,5 milímetros.
5,2 prueba determinada permanente
Esta prueba será realizada inmediatamente después de la prueba de la desviación. Después del uso de la carga apropiada especificado en el cuadro 1 el sistema permanente medido de la posición cero después del lanzamiento de la carga aplicada apropiada actualmente el uso de la carga no excederá 13 milímetros.
5,3 prueba de descenso
La prueba será hecha en el caso de polos swagged. El polo será caído verticalmente con el extremo de extremo (extremo inferior) hacia abajo, tres veces sucesivamente de una altura de 2 m encendido a un bloque de la madera dura 150 milímetros densamente puestos en la fundación concreta. El polo no mostrará ninguna muestras de resumirse o del aflojamiento de juntas. Especificación técnica del capítulo 2. para las líneas 11kv 2-4 GSEEP/W/ICB-03 2073/74-03
5,4 deba de los polos uces de los seleccionados para no poder pasar las pruebas unas de los especificadas sobre dos polos más será seleccionado para probar de la misma porción por lo que se refiere a cada fracaso. Si ambos estos polos adicionales fallan, el material de la prueba representado por las muestras de la prueba será juzgado como conformación con estas especificaciones.

6,0 programa de garantía de calidad
Junto con la oferta el licitador suministrará el programa de garantía de calidad del fabricante que incluye el sistema de calidad y los planes de la calidad, que incluirán, entre otros, información para cumplir el requisito siguiente, fallando que la oferta será obligada para el rechazo.
i. La estructura de la organización;
ii. Los deberes y las responsabilidades asignados para proveer de personal asegurar la calidad de trabajos;
iii. El sistema para comprar, tomando entrega y la verificación de materiales;
iv. El sistema para asegurar la calidad de la ejecución;
v. El arreglo de la garantía de calidad se ajustará a los requisitos relevantes de ISO9001: 2000;
vi. declaración que da la lista de las materias primas importantes, nombres del fabricante para las materias primas, lista de estándares según los cuales se prueban las materias primas, lista de prueba realizada normalmente en las materias primas;
vii. lista de instalaciones industriales disponibles con los documentos de apoyo;
viii. lista de áreas en el proceso de fabricación, donde las inspecciones de la etapa se realizan normalmente para el control de calidad y los detalles de tales pruebas e inspecciones;
ix la lista de equipo de prueba disponible con el fabricante para la prueba final del equipo especificó y la limitación de la planta de la prueba, eventualmente, las fuerza-à-fuerzas el tipo, especial, aceptación y las pruebas rutinarias especificadas en los estándares relevantes.

7. Documentaciones hechas una oferta
7,1 el licitador preverá de las copias claras de la oferta dos (2) de los estándares de gobierno selecciones de tubings de acero, y cualquier estándar siguió en la fabricación y la prueba de los polos ofreció.
7,2 el licitador proporcionará una descripción y dibujos dimensionales certificados de cada tipo de polo.
7,3 dos (2) copias certificadas claras de todo el tipo pruebas realizadas en el tipo similar de polos y cantidades de trabajo similares la oferta hecha una oferta serán rechazadas de otra manera. El tipo prueba se debe haber realizado en laboratorio de prueba nacional o internacional reconocido o laboratorio de prueba independiente con excepción de fabricante.
7,4 comentario de la cláusula-por-cláusula de A de la especificación, especificando conformidad y desviaciones, si las hay.
7,5 todos los datos, los dibujos, los catálogos y otros documentos técnicos estarán limitados por separado de los documentos hechos una oferta.
Especificación técnica del capítulo 2. para las líneas 11kv 2-5
GSEEP/W/ICB-03 2073/74-03
