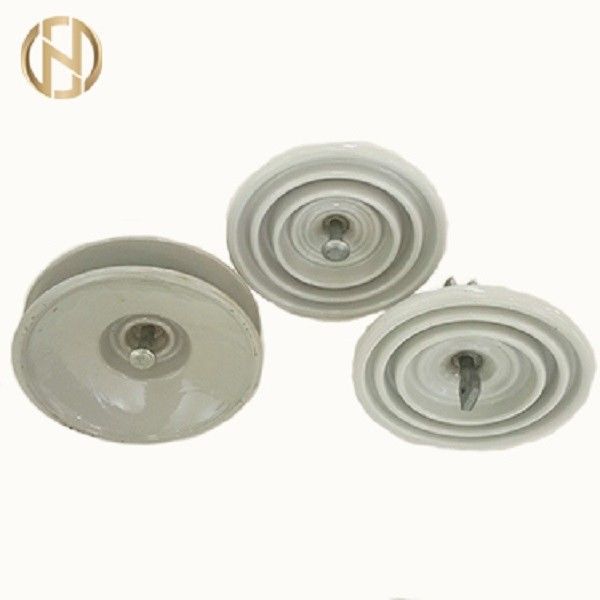

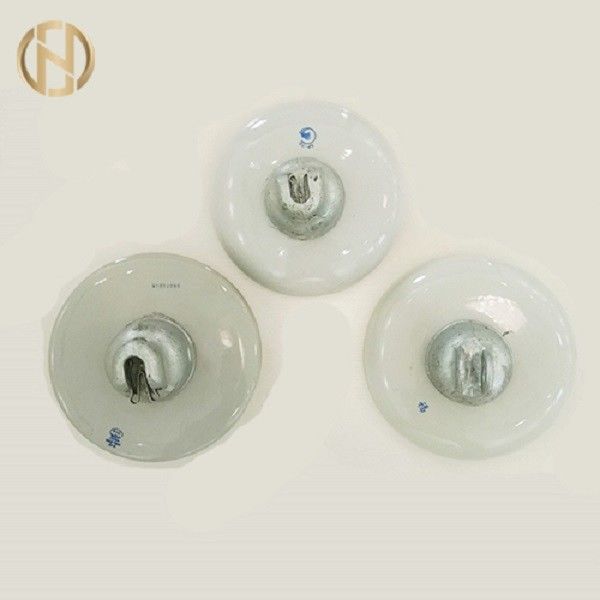

XP-70 U70BL 70KN 11KV Disco Suspensión Aislador poste accesorios
DIMENSIONES PRINCIPALES Y DATOS ESTÁNDAR:
Clase ANSI | 52-1xp-4,5 cm | 52-2xp-7c-m | 52-3xp-7c-m | 52-4xp-7c-m | 52-5xp-11c-m | 52-6xp-11c-m | 52-8xp-16c-m | 52-9Axp-4,5 cm | 52-9Bxp-4,5 cm | 52-10xp-16c-m | ||
Dimensión principal (mm) | D | 165 | 190.5 | 254 | 254 | 254 | 254 | 280 | 114 | 133 | 280 | |
H | 140 | 146 | 146 | 146 | 146 | 146 | 146 | 159 | 159 | 165 | ||
Distancia de fuga (mm) | 178 | 210 | 292 | 292 | 292 | 292 | 280 | 171 | 171 | 280 | ||
Voltaje de punción de frecuencia de energía (kv) | 80 | 90 | 110 | 110 | 110 | 110 | 110 | 80 | 80 | 110 | ||
Voltaje promedio de descarga disruptiva | Potencia-frecuencia (kv) | Seco | 60 | sesenta y cinco | 80 | 80 | 80 | 80 | 80 | 60 | 60 | 80 |
Húmedo | 30 | 35 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | 50 | ||
Impulso crítico 1.5x40us Wave(kv) | Positivo | 100 | 115 | 125 | 125 | 125 | 125 | 125 | 110 | 110 | 125 | |
Negativo | 100 | 115 | 130 | 130 | 130 | 130 | 130 | 90 | 90 | 130 | ||
Voltaje de interferencia de radio | Voltaje de prueba a tierra (kv) | 7.5 | 7.5 | 10 | 10 | 10 | 10 | 10 | 7.5 | 7.5 | 10 | |
Máximo RIV a 1000kHz/μV | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
Carga fallida E$M (kn) | 44 | 70 | 70 | 70 | 111 | 111 | 160 | 44 | 44 | 160 | ||
Carga a prueba de tensión (kn) | 22 | 35 | 35 | 35 | 55.5 | 55.5 | 80 | 22 | 22 | 80 | ||
Fuerza de impacto (n•m) | 5 | 5.5 | 6 | 6 | 7 | 7 | 10 | 5 | 5 | 10 |
Clase U70BL
Distancia entre unidades (H) 146 mm
Diámetro nominal (D) 255 mm
Distancia de fuga nominal 295/320 mm
Carga nominal de falla E&M 70KN
Carga de tracción de rutina 35KN
Tamaño de acoplamiento 16A/16B
Fuerza de impacto (Min) 6N.m
Voltaje soportado de frecuencia de potencia Húmedo 40KV
Seco 70KV
Tensión soportada de impulso de rayo seco 100KV
Voltaje de punción de frecuencia de potencia 110KV
Voltaje de interferencia de radio Voltaje de prueba a tierra 10KV
RIV máx. a 1 MHz 50 μV
Peso neto 4,7/4,9 kg
Norma aplicable GB IEC AS BS
