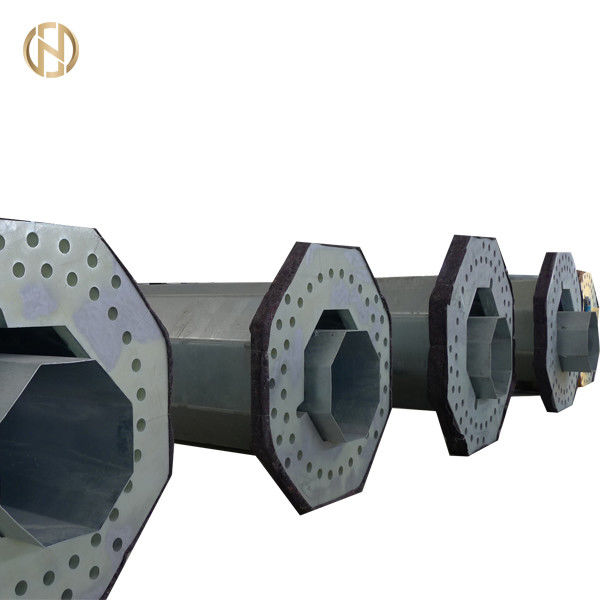

La inmersión caliente de acero tubular de poste del grueso de Gr60 25m m galvanizó

línea de transmisión galvanizada monopoles de poder 161kv torre tubular de acero eléctrica poste

Descripción de producto

Los productos arriba son la línea de transmisión galvanizada los monopoles de poder 1161kv torre tubular de acero eléctrica poste para   PROYECTO GHANA DE LA EVACUACIÓN DEL PODER DE KPONE

• ESPECIFICACIONES TÉCNICAS ESPECIALES PARA LA LÍNEA DE TRANSMISIÓN MONOPOLAR



  • Advertencia



  El documento muestra la línea posible preconcepción para el proyecto, pero cualquier diseño final de la línea para el proyecto será llevado encendido por la línea especializada diseñador y será aprobado completamente y formalmente por GRIDCo. Estas especificaciones son suplementarias a la línea de transmisión especificaciones proporcionadas y se deben leer conjuntamente con ellos.



  • Alcance



  El proyecto implica la construcción de dos líneas de transmisión dobles del circuito (los aproximadamente 7km y los 5km respectivamente en la línea de transmisión monopolar doble autosuficiente del circuito (DC) torres usando los conductores de 1 ESPINO de x 604mm2 AAC con las torres monopolares cabidas con dos shieldwires ópticos del cable de toma de tierra de la fibra (OPGW).



  Animan a someter especificaciones alternas/los dibujos para los monopoles dobles autosuficientes del circuito y los valorarán a los licitadores por consiguiente para la evaluación como suplentes.



  C) Especificación de los monopoles de acero: 1. condiciones del diseño:



  La demostración cargada de los árboles, para cada caso de la carga, las cargas verticales, transversales y longitudinales aplicadas a monopolar será será descrita tan en las especificaciones técnicas.

  El γM parcial material del factor de seguridad se solicita el cálculo de cortes transversales en la tensión de producción del acero según EN50341-1.

  El análisis de postes incluirá el segundo análisis de la orden (o P - Λ) y la comprobación de abrochar local según el informe N° 72 de ASCE. La nota del cálculo será publicada y sometida a GRIDCo para la aprobación.

  Calculan a postes con una limitación del igual de la desviación hasta el 8% de altura bajo cargas descompuestas en factores (§ 7.4.5.1 .3 del EN 50341 de los cf).



  2. Materiales:

  Todos los materiales serán nuevos y de acuerdo con los estándares relevantes referidos dentro de este lo especificado.



  LOS MATERIALES ENUMERAN
  ARTÍCULO	ESTÁNDAR	mínimo TENSIÓN DE PRODUCCIÓN Fy (Mpa)	TENSIÓN EXTENSIBLE mínima Fu (Mpa)	OBSERVACIÓN t = grueso
  Eje de postes y embase y brazos	EN 10,025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t="40" 40="">
  Pernos de ancla	Cl 6-8 ISO 898	480	600



  (*) de acuerdo con N-F A 35,503, análisis de producto de la composición química de la clase 1 de la clase 1:

  Si	=	0,030	%
  Si + 2,5 P	=	0,090	%



  Las características mecánicas y la composición química de los aceros de hoja serán confirmadas por los certificados de prueba del molino; estos certificados cumplirán al § 3,1. B de EN 10204/ISO 10474.

  3. Fabricación:



  Las secciones de polos se hacen de las hojas del acero, corte a los trapecios, entonces estampados en frío para formar los doce echaron a un lado corte transversal poligonal regular.

  La placa formada estará doblada a un radio suficientemente grande para no producir agrietarse del material.



  3.1. Soldadura

  El fabricante será responsable de la determinar y de desarrollar las técnicas apropiadas que se utilizarán en las operaciones de soldadura.



  Toda la soldadura será realizada por los soldadores, los operadores de soldadura y los tackers calificados para el tipo de soldadura para ser realizado. Las calificaciones estarán de acuerdo con EN1090 o AWS D1. 1.



  Toda la soldadura será realizada de acuerdo con EN1090 EXC2 y EN1090 EXC3 para que el eje base el reborde, incluyendo la calificación del procedimiento.



  La soldadura será hecha por el metal-arco del escudo, la base hermética a los gases del flujo, el metal-arco del escudo del gas o los procesos del sumergir-arco.



  3.1.1. Soldaduras longitudinales

  Las soldaduras longitudinales tendrán sesenta penetraciones del por ciento (del 60%) mínimas excepto en área común del resbalón de la sección femenina donde estará 100% la penetración.



  3.1.2. Eje a las soldaduras del embase (si es relevante)

  El eje a ensanchar las soldaduras de la placa será soldaduras de la penetración del ciento por ciento (el 100%) para el embase si el grueso del eje es igual o encima 6m m.

  Si el grueso del eje es menos de 6m m, el eje a las soldaduras del embase será soldaduras de prendedero.



  3.1.3. El otro equipo

  Estas soldaduras serán soldaduras de prendedero para todos los gruesos según dibujos.


  3.2. Tolerancias

  • Diámetros exteriores del medio, medidos en el nivel común del resbalón: ± el 1% con mínimo de ±2 milímetro
  • Ovalización: el porcentaje dimensional observó para dos medidas tomadas entre dos diámetros perpendiculares en el nivel común del resbalón: menos el de 3% [(Dmaxi-Dmini) /Dmaxi < 3="">
  • Longitud de los elementos del polo: - 25 milímetros/+75 milímetros
  • Rectitud de los miembros: menos el de 0.2% de la longitud del miembro de 1 metro (2 milímetros por el metro)
  • El torcer: menos de 1,5 grados por 3 metros de longitud del miembro
  • Ubicación de agujeros: ± el 1% en las longitudes indicadas en nuestros dibujos de la aprobación



  3,3 galvanización



  Después de que la fabricación se haya terminado totalmente, postes de acero serán inmersión caliente galvanizaron. La inmersión doble no será permitida.



  Todos los materiales, excepto los pernos, los tornillos, nueces, serán galvanizados según EN ISO 1461 del N-F.



  Galvanizarán a todos los miembros huecos tanto en el interior como en el exterior superficies. Las nueces retapped después de galvanizar y después serán protegidas convenientemente contra moho por la grasa.



  4. Descripción:



  POSTES DE ACERO galvanizados, afilados uniformemente, 12 echaron a un lado corte transversal poligonal regular. La longitud máxima de una sección será 12 metros.



  Cada cara será plana, sin los refuerzos excepto en puntos de carga.



  Diseñan a postes de acero para resumirse conexiones resbalón-cabidas.

  Diseñan a postes con un número mínimo de las juntas (uno o dos común por polo). La junta de poste estará de resumirse el tipo, soldando con autógena o empernando no será empleado.



  La longitud común del resbalón no será menos de 1,5 veces el diámetro interno principal del elemento superior.

  Un casquillo metálico desprendible del polo será cabido encima de polos.

  Los crossarms atados en el mismo nivel en los lados opuestos del polo serán simétricos sobre la línea central del polo y serán tal ese por cada uno crossarm se pueden instalar independientemente.

  Los crossarms serán conectados con el polo por el medio de vangs, de pernos y de nueces directos. los Cruz-brazos serán rectos y tendrán 6 uniformemente afilados (ocho) echaron a un lado corte transversal poligonal regular

  Todos los polos serán proporcionados un punto de conexión a tierra en una posición aproximadamente 50 cm sobre el nivel del suelo.



  El acceso al top del polo es proporcionado por pasos o el dispositivo de la escalera y de la anti-ca3ida.

  Una etiqueta de identificación será clavada en polos; esta etiqueta muestra:

  • Nombre del fabricante
  • Tipo y longitud del polo
  • Año de fabricación
  • Referencia de la orden

Los dibujos que muestran todos los detalles serán preparados por el fabricante y sometidos al cliente para la aprobación.

La fábrica que lanza y que fabrica no comenzará antes de la aprobación escrita de dibujos.

5. Inspección y prueba:

5.1. Compruebe de dimensiones

En relación con el requisito de dimensiones, todas las secciones y piezas serán comprobadas según las tolerancias mencionadas en cláusula relevante de esta especificación técnica.

5.2. Compruebe de soldaduras

Todas las soldaduras serán comprobadas visualmente. En áreas dudosas, las pruebas penetrantes del tinte serán CRNA realizado. para clasificar 2 de EN 1289 del N-F o de CRNA de las pruebas de partículas magnéticas. para clasificar 2 de EN 1291 del N-F.

5.3. Compruebe de grueso del cinc

La conformidad a los requisitos del grueso de capa será comprobada con un CRNA magnético del indicador de grueso. a EN ISO 1461 del N-F.

5.4. Fichero de la inspección

Todos los documentos relacionados con el trabajo serán archivados y cuatro copias y del fichero serán remitidas a GRIDCo antes del envío.

Esta documentación incluirá por lo menos:

• Certificados de prueba del molino de placas de acero y de hojas
• Datos de la rastreabilidad del material contra secciones de polos
• Informe del control dimensional
• Los controles de las soldaduras divulgan
• Cinc e informe de pintura del control del grueso

INFORMACIÓN ADICIONAL

• Los palmos – normales, viento, peso, ángulos de desviación/ángulos terminales para las torres monopolares sea lo mismo que para los tipos de XX, del YY y de ZZ como se especifica en las especificaciones técnicas. Además, los licitadores deben incluir una torre monopolar terminal con un ángulo de desviación de 900 usando el tipo parámetros de diseño de ZZ.
• Las especificaciones técnicas para XX, YY y ZZ enrejan torres deben ser utilizadas para el diseño de los monopoles (holgura y las tensiones, los cálculos de la carga).
• Los aisladores poliméricos serán utilizados para las torres monopolares. La longitud de las secuencias del aislador cumplirá requisitos de la liquidación y del contorneamiento. Las secuencias dobles del aislador serán utilizadas torres todas las de una tensión y para el camino/las travesías ferroviarias/de río. Las secuencias del aislador del polímero vendrán completo con los sistemas de la tensión y de la suspensión del conductor, los cuernos de formación de arcos etc
• Los tipos del suelo son lo mismo que ésos especificados para las torres del enrejado en las especificaciones técnicas.
• Las características de 48 corazones OPGW serán utilizadas para los diseños.
• Las torres monopolares serán probadas según estándares internacionales.

Empaquetado y envío


Cubrimos el superior y las partes inferiores del polo con una estera o una paja embalan para protegerla contra daño a la superficie galvanizada que puede ocurrir durante el transporte. El empaquetado se puede también hacer según los requisitos de los clientes.

Proceso de la producción

La verificación del → de los materiales que corta la verificación de soldadura vertical que moldea o de doblez del → del → del → del → de las dimensiones ensancha → de soldadura del proceso de Calibration→ del → de la perforación del agujero del → que quita las rebabas que galvaniza, capa del polvo o → de pintura de la recalibración del → que rosca el empaquetado del →
