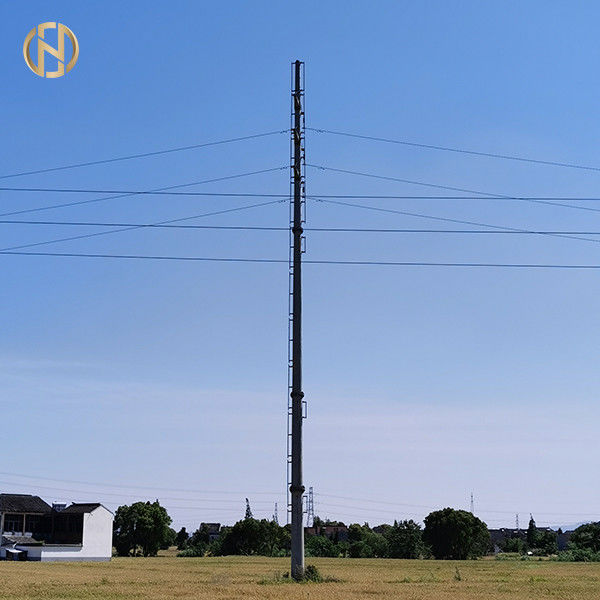

los 40Ft poste de acero eléctrico poligonal por el corte del laser del CNC
Cortando la materia prima que tiene cumplir todo el estándar requerido en diversas longitud y anchura. El corte del laser del CNC se utiliza para dirigir el material o el de rayo láser generada. Un laser comercial típico para cortar los materiales implicaría un sistema de control del movimiento para seguir un CNC o un G-código del modelo que se cortará sobre el material. El de rayo láser enfocada se dirige en el material, que entonces derrite, quema, se vaporiza lejos, o es arrancada por un jet del gas, dejando un borde con un final superficial de alta calidad.
Formando la placa de acero cortada en la forma (forma circular o poligonal u otra) eso según especificado en el dibujo. Esta invención se relaciona con la formación de los dispositivos y más particularmente a los dispositivos o a las máquinas para doblar longitudinalmente rodó secciones o tiras de acción del metal a las formas curvilíneas deseadas.
Descripción de producto
Nuestros polos eléctricos se diseñan específicamente para el polo de la suspensión del polo de la compañia de electricidad del polo de la corriente eléctrica de 69kv los 60ft los 65ft los 70ft los 75ft los 80ft para el cliente del mercado NGCP de los phiippines que hemos entregado con éxito nuestros productos a los clientes satisfechos todos en todo el mundo incluyendo Asia sudoriental, el Medio Oriente, y Europa. Además, podemos producir diversos tipos de polos dependiendo de su uso tal como suspensión, tensión y terminal/polos muertos del ángulo.
Detalles específicos
|
Nombre de producto
|
polo de la suspensión del polo de la compañia de electricidad del polo de la corriente eléctrica de 69kv los 60ft los 65ft los 70ft los 75ft los 80ft para el mercado de los phiippines |
|
Tipo
|
Suspensión poste, tensión poste, ángulo poste, terminación poste |
|
Altura
|
2m - los 50m |
|
Grueso
|
4m m, 5m m, 6m m, 7m m, 8m m, 9m m, 10m m 11m m, 12m m |
|
Forma
|
Poligonal o cónico |
|
Tratamiento superficial
|
Inmersión caliente galvanizada según estándar de ASTM A123 o cualquier otros estándares según la petición de los clientes |
|
Color
|
Ningunos, según la petición de los clientes |
|
Tierra montada
|
Perno de ancla |
|
Voltaje
|
69kv |
|
Material
|
Q235, Q345, Q420, Q460, GR 50, Gr65 ASTM 572 GR633, Q460C |
|
Soldadura
|
La soldadura cumple con estándar de AWS D1.1
Soldadura del CO2 o métodos autos del arco sumergido
El ningún marcar con una cicatriz, cráteres, salpicones, distorsiones, defectos de cualquier clase debido a los errores de soldadura
Método de soldadura interno y externo único que permite una superficie más lisa
Los requirments de soldadura adicionales se pueden hacer según la petición de los clientes
|
|
Esperanza de vida
|
Más de 25 años dependiendo de diversos factores ambientales |
|
Calificación
|
ISO9001-2015, grado de solvencia del AAA |
|
Resistencia del viento
|
160 kilómetros por hora |
|
Resistencia del terremoto
|
Contra el terremoto del grado 8 |
PRUEBA DE TAMAÑO
| Diámetro superior (milímetro): |
252 / 252/254/254 (AVENIDA = 253) |
248 - 260 |
Pasado |
| Diámetro del extremo (milímetro): |
464 / 464/453/454 (AVENIDA = 458,75) |
448 - 468 |
| Grueso de pared (milímetro): |
TS: 4,25/4,22/4,28/4,22 (AVENIDA = 4,24) |
3.86 - 4,36 |
| BS: 4,15/4,12/4,18/4,2 (AVENIDA = 4,16) |
| Grueso de capa galvanizado (micrón): |
TS: 111, 101, 106, 95, 99, 105, 91, 122, 109, 103, (AVENIDA = 103,75) |
=> 85 MÍNIMO. |
| BS: 126, 89, 74, 123, 94, 92, 96, 98, 103, 89, (AVENIDA = 99) |
| Longitud total de la asamblea: |
21300 |
21286 - 21394 |
PRUEBA DE CARGA
| Rinda la fuerza, MPa |
740 |
minuto 450 |
Pasado |
| Resistencia a la tensión, MPa |
800 |
minuto 550 |
| Alargamiento, % |
20 |
minuto del 15% |
| |
|
|
|
|
|
|
|
|
| C2. Prueba química |
|
|
Medido |
Estándar |
Observaciones |
| Carbono (c), % |
0.062 / 0,061/0,059 (AVENIDA = 0,061) |
0,23 máximo |
Pasado |
| Manganeso (manganeso), % |
1.39 / 1,38/1,4 (AVENIDA = 1,39) |
0.5 - 1,65 |
| Fósforo (p), % |
0.014 / 0,013/0,014 (AVENIDA = 0,014) |
0,04 máximo |
| Azufre (s), % |
0.0047 / 0,0047/0,0047 (AVENIDA = 0,005) |
0,05 máximo |
| Silicio (Si), % |
0.152 / 0,148/0,151 (AVENIDA = 0,151) |
0.04 - 0,06/0,12 - 0,25 |
| Cobre (Cu), % |
0.211 / 0,212/0,209 (AVENIDA = 0,211) |
0,20 minutos |
| Níquel (Ni), % |
0.66 / 0,52/0,6 (AVENIDA = 0,594) |
-- |
| Cromo (Cr), % |
0.031 / 0,031/0,031 (AVENIDA = 0,031) |
-- |
| Niobio (NOTA), % |
0.05 / 0,049/0,052 (AVENIDA = 0,051) |
-- |
| Aluminio (Al), % |
0.036 / 0,036/0,036 (AVENIDA = 0,036) |
-- |
| Columbio (Co), % |
0.004 / 0,0034/0,0034 (AVENIDA = 0,004) |
-- |
| Vanadio (v), % |
0.0034 / 0,0029/0,0035 (AVENIDA = 0,004) |
-- |
| Titanio (Ti), % |
0.023 / 0,023/0,023 (AVENIDA = 0,023) |
-- |
Detalles adicionales
Código del diseño: ASCE/SEI estándar americano 48-11
Software del diseño: PLEASE-POLES
Cobertura de mercado de exportación: De Asia y del Pacífico, central y Suramérica, Europa, Medio Oriente, África
Proceso de prueba: Las pruebas de cargamento se pueden conducir en sitio de la fábrica si procede
Proceso de la producción
La verificación del → de los materiales que corta la verificación de soldadura vertical que moldea o de doblez del → del → del → de dimensiones que ensancha el → → de soldadura agujerea el → de la calibración de Drilling→ que quita las rebabas de la galvanización de proceso del →, de la capa del polvo o pintando el → de la recalibración del → que rosca el empaquetado del →
Detalles del producto
Prueba
Empaquetado y envío
Cubrimos el superior y las partes inferiores del polo con una estera o una paja embalan para protegerla contra daño a la superficie galvanizada que puede ocurrir durante el transporte. El empaquetado se puede también hacer según los requisitos de los clientes.
