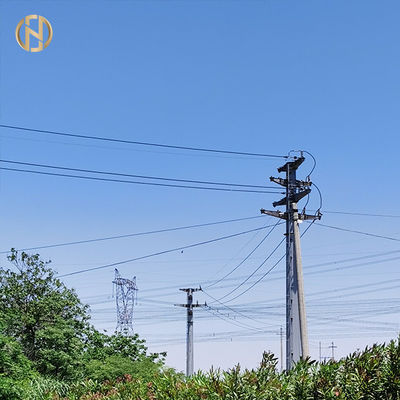

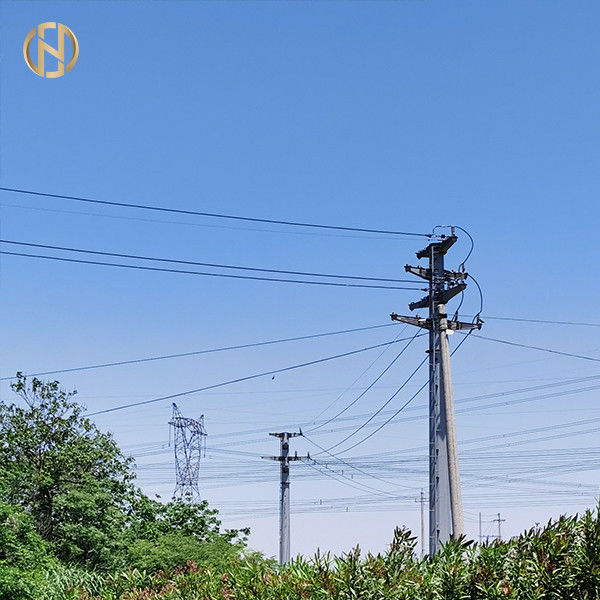

Corriente eléctrica para uso general cónica piramidal multi poste

Circuito poste 30-60degree del doble 138KV con la placa de base y el perno de ancla M48







Adáptese para	Accesorios de la electricidad
Forma	Multi-piramidal, Columniform, poligonal o cónico
Material	Normalmente Q345B/A572, producción mínima strength>=345n/mm2 Q235B/A36, producción mínima strength>=235n/mm2 Así como bobina laminada en caliente de Q460, ASTM573 GR65, GR50, SS400, SS490, a ST52-
Factor de seguridad	Factor de seguridad para el vino que conduce: 8 Factor de seguridad para poner a tierra el vino: 8
Carga de cálculo en el kilogramo	300~ 1000 kilogramos appliced hasta los 50cm de al polo
Marcas	El palte del nombre a través del rivert o del pegamento, graba, graba en relieve según requisitos de clientes
Tratamiento superficial	Inmersión caliente galvanizada después de ASTM A123, de poder del poliéster del color o de cualquier otro estándar por los clientes requeridos.
Junta de postes	Inserte el modo, modo interno del reborde, modo común cara a cara.
Diseño de polo	Contra el terremoto del grado 8
Velocidad del viento	160 Km/Hour. 30 m /s
Longitud por de la sección	Dentro del 14m que forma una vez sin la junta del resbalón











































































Descripción de producto

---

Diseñado para 132.138, líneas de transmisión de arriba de 69kv 110KV. Los polos de encargo con dimensiones de encargo se pueden diseñar si procede. Nuestros adentro ingenieros de la casa están aquí ayudar. Entre en contacto con por favor el servicio de atención al cliente para cualquier investigación que usted pueda tener.





Detalles específicos

---

POSTES DE ACERO	UNA	VALORES GARANTIZADOS
TIPO DE POSTE		Recto		Ángulo		Callejón sin salida
Cantidad	pce	24		14		6
Fabricante		UNIDAD ESTRUCTURAL CO., LTD DEL METAL DE YIXING FUTAO		UNIDAD ESTRUCTURAL CO., LTD DEL METAL DE YIXING FUTAO		UNIDAD ESTRUCTURAL CO., LTD DEL METAL DE YIXING FUTAO
Ubicación de fabricación		CIUDAD DE CHINA, JIANGSU, YIXING		CIUDAD DE CHINA, JIANGSU, YIXING		CIUDAD DE CHINA, JIANGSU, YIXING
Estándares	-	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700
Calidad de acero		S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500
Estándar caliente de la galvanización		ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461
Ligues del DES del mécanique de Dimensionnement
Número de circuitos		1	1	1	1	1	1
Tipo de aisladores		SUSPENSIÓN	SUSPENSIÓN	ANCLA	ANCLA	ANCLA	ANCLA
Ángulo	º	0	0	45	45	90	90
Palmo estándar	m	200	200	200	200	200	200
Palmo del viento	m	220	220	220	220	220	220
Palmo del peso	m	250	250	250	250	250	250
Holgura del conductor en 85°C	m
Forma cruzada del brazo		Triángulo	Triángulo	drapeau	drapeau	drapeau	drapeau
Altura del brazo cruzado más bajo	m	15,6	15,6	15,6	15,6	15,6	15,6
Distancia vertical mínima entre los conductores y el polo	m	1,1	1,1	2	2	2	2
Distancia vertical entre el conductor y el cable de toma de tierra más highgest	m	2,2	2,2	2,2	2,2	2,2	2,2
Presión de viento en la temperatura media (25°C)	daN/m2	58	58	58	58	58	58
Coeficiente aerodinámico de postes		2,8	2,8	2,8	2,8	2,8	2,8
Coeficiente aerodinámico del conductor		1	1	1	1	1	1
Coeficiente de la seguridad		2	2	2	2	2	2
Material		Hoja de metal doblada	Hoja de metal doblada	Hoja de metal doblada	Hoja de metal doblada	Hoja de metal doblada	Hoja de metal doblada
Corte transversal		Octogonal	Octogonal	Octogonal	Octogonal	Octogonal	Octogonal
Altura de la tierra	m	20	20	22	22	22	22
Diámetro exterior superior	milímetro	240	240	270	270	300	300
Diámetro exterior inferior	milímetro	510	510	920	920	1200	1200
Número de secciones	milímetro	2	2	3	3	3	3
Grueso (top/parte inferior)	milímetro	4 / 6	4 / 6	6 / 8/10	6 / 8/10	6 / 10/10	6 / 10/10
Peso total	kilogramo	1150	1268	3300	3560	4670	4980
Profundidad de la fundación	m	2,6	2,6	2	2	2	2

Detalles adicionales

---

Código del diseño: ASCE/SEI estándar americano 48-11

Software del diseño: Software de PLEASE-POLES

Cobertura de la exportación: De Asia y del Pacífico, central y Suramérica, Europa, Medio Oriente, África

Prueba: Las pruebas de cargamento se pueden conducir en sitio si procede



Proceso de producción

---

La verificación del → de los materiales que corta la verificación de soldadura vertical que moldea o de doblez del → del → del → de dimensiones que ensancha el → → de soldadura agujerea el → de la calibración de Drilling→ que quita las rebabas de la galvanización de proceso del →, de la capa del polvo o pintando el → de la recalibración del → que rosca el empaquetado del →

Detalles del producto

---



Prueba

---
