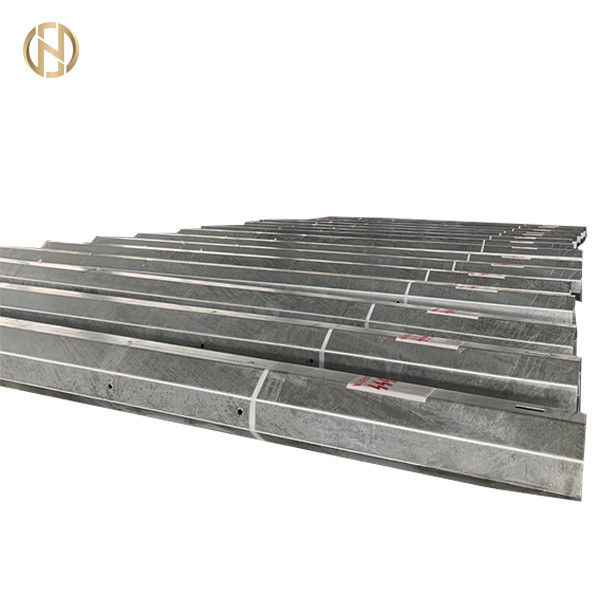

Brazos desmontables de acero tubulares de poste de la corrosión anti

220KV poste de acero tubular para las líneas de transmisión, 230kv polo eléctrico, stardand del EN


VENTAJAS



• Servicio de OEM&ODM disponible
• Gran funcionamiento anticorrosión
• Tiempo de la larga vida: 25 años de palmo de la larga vida
• BAOSTEEL resistencia de acero, de alta resistencia y grande de Q235
• Tratamientos duales de la protección: caliente primero y después galvanizado pintura del polvo
• Colores múltiples de la pintura disponibles: Gris del color del defecto. Disponible de encargo
• Brazos y equipo desmontables de la fundación: Solamente un destornillador, no requiriendo ninguna soldadura



Descripción de producto

---

Los productos arriba son 220KV poste de acero tubular para las líneas de transmisión, 230kv polo eléctrico, stardand del EN.
Para diseñar de acuerdo con POR FAVOR software, requeriremos los parámetros de diseño siguientes:

---

1. La velocidad del viento operativa de la región donde el polo será utilizado
2. La carga de la antena y la altura del polo
3. La altura total del polo sí mismo

Especificaciones de producto

---



Tipo	220KV poste de acero tubular para las líneas de transmisión, 230kv polo eléctrico, stardand del EN.
Aplicaciones convenientes	Línea del tranmission del poder
Forma (corte transversal)	Octagonal, 8 lado, lado 12
Grado del poder	220kv
No de la sección	<>
Longitud (m)
Fundación	Entierro directo 1,4 a 1.5Meter
Cantidad de trabajo	300daN 3KN
Fractura de la carga	360daN, 450daN, 540daN, 600daN
Factor de seguridad	1,2, 1,5, 1,8, 2,0
Material	ASTM 572 GR65 o Q460
Fuerza de producción mínima	355Mpa, 450mpa, los 35.5sq.m
Última resistencia a la tensión mínima	450Mpa, 550Mpa los 45sq.m
Max Ultimate Tensile Strength	690mpa
EL %	>el =15%
Sección superior
Sección inferior
Min Thickness (milímetros)	>=4.75mm
Tolerancia de dimensiones	+ - el 1%
Grabado	Placa de identificación a través del remache o del pegamento, grabado, repujado según los requisitos de clientes
Tratamiento superficial	Galvanización de la inmersión caliente según ASTM A123 standards/EN10046
Junta de postes	Inserte el modo, modo interno del reborde, modo común cara a cara.
Condiciones de cargamento
Línea máxima desviación	0-5degree
Velocidad del viento del diseño (viento extremo)	43m/s, 160km.h.
Factor de forma circular	1,0
Desviación máxima (viento extremo)	el 10% de la longitud total del polo
Soldadura	El proceso de soldadura doble interno y externo produce una superficie inconsútil Estándar de soldadura: AWS (sociedad de soldadura americana) D 1,1




3.2. Tolerancias

• Diámetros exteriores del medio, medidos en el nivel común del resbalón: ± el 1% con mínimo de ±2 milímetro
• Ovalización: el porcentaje dimensional observó para dos medidas tomadas entre dos diámetros perpendiculares en el nivel común del resbalón: menos el de 3% [(Dmaxi-Dmini) /Dmaxi < 3="">
• Longitud de los elementos del polo: - 25 milímetros/+75 milímetros
• Rectitud de los miembros: menos el de 0.2% de la longitud del miembro de 1 metro (2 milímetros por el metro)
• El torcer: menos de 1,5 grados por 3 metros de longitud del miembro
• Ubicación de agujeros: ± el 1% en las longitudes indicadas en nuestros dibujos de la aprobación



3,3 galvanización



Después de que la fabricación se haya terminado totalmente, postes de acero serán inmersión caliente galvanizaron. La inmersión doble no será permitida.



Todos los materiales, excepto los pernos, los tornillos, nueces, serán galvanizados según EN ISO 1461 del N-F.



Galvanizarán a todos los miembros huecos tanto en el interior como en el exterior superficies. Las nueces retapped después de galvanizar y después serán protegidas convenientemente contra moho por la grasa.

4. Descripción:



POSTES DE ACERO galvanizados, afilados uniformemente, 12 echaron a un lado corte transversal poligonal regular. La longitud máxima de una sección será 12 metros.



Cada cara será plana, sin los refuerzos excepto en puntos de carga.



Diseñan a postes de acero para resumirse conexiones resbalón-cabidas.

Diseñan a postes con un número mínimo de las juntas (uno o dos común por polo). La junta de poste estará de resumirse el tipo, soldando con autógena o empernando no será empleado.



La longitud común del resbalón no será menos de 1,5 veces el diámetro interno principal del elemento superior.

Un casquillo metálico desprendible del polo será cabido encima de polos.

Los crossarms atados en el mismo nivel en los lados opuestos del polo serán simétricos sobre la línea central del polo y serán tal ese por cada uno crossarm se pueden instalar independientemente.

Los crossarms serán conectados con el polo por el medio de vangs, de pernos y de nueces directos. los Cruz-brazos serán rectos y tendrán 6 uniformemente afilados (ocho) echaron a un lado corte transversal poligonal regular

Todos los polos serán proporcionados un punto de conexión a tierra en una posición aproximadamente 50 cm sobre el nivel del suelo.


Empaquetado y envío

---


Cubrimos el superior y las partes inferiores del polo con una estera o una paja embalan para protegerla contra daño a la superficie galvanizada que puede ocurrir durante el transporte. El empaquetado se puede también hacer según los requisitos de los clientes.

Proceso de la producción

---

La verificación del → de los materiales que corta la verificación de soldadura vertical que moldea o de doblez del → del → del → del → de las dimensiones ensancha → de soldadura del proceso de Calibration→ del → de la perforación del agujero del → que quita las rebabas que galvaniza, capa del polvo o → de pintura de la recalibración del → que rosca el empaquetado del →
